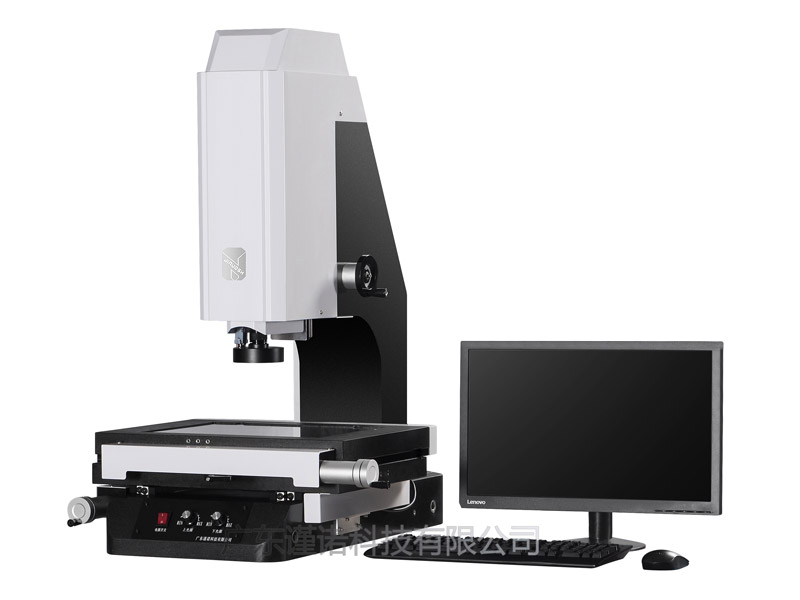

影像測量?jī)x又名精密影像式測繪儀，是在數顯投影儀的基礎上的一次質的飛躍，是投影儀的升級換代版；它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量?jī)x器。下面小編小編分享關于三次元影像測量?jī)x的原理與測量功能的內容，歡迎閱讀！

三次元影像測量?jī)x的原理：

　　三次元影像測量?jī)x利用光學原理，非接觸試測量；適用以二坐標測量為目的的一切領域；

　　是小、薄、軟、零部件的測量解決方案；可對點、線、圓、角度、等元素實現精準測量；

　　并具有強大報表輸出功能、優質、經濟、實用。

　　計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。

　　它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果；

　　并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。

　　這一切，在今天強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。

　　這種能夠利用CCD數位圖像，通過電腦軟件運算，滿足復雜測量需要的精密儀器才是真正意義上的影像測量?jī)x和三次元。

三次元影像測量?jī)x的測量功能：

　　1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；

　　2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；

　　3、座標平移和座標擺正，提高測量效率；

　　4、巨集指令，同一種工件批量測量更加方便快捷，提高測量效率；

　　5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；

　　6、測量數據可輸入到Excel或Word中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；

　　7、多種語言界面切換；

　　8、記錄用戶程序、編輯指令、教導執行

　　9、大地圖導航功能、刀模具專用立體旋轉燈、3 D掃描系統、快速自動對焦、自動變倍鏡頭。

　　10、可選購接觸式探針測量,用于接觸式測量不規則的產品,如橢圓、弧度 、平面度等尺寸;

　　11、此外，影像測量?jī)x還可以檢測圓形物體的圓度、直線度、以及弧度

　　12、在影像儀下繪制的圖像，可以直接保存為dxf文件，該文件可以在autocad軟件中直接打開！或者是導入到三維軟件中

　　13、影像測量?jī)x若是在加了探針的情況下，還可以直接用探針打點然后導入到逆向工程軟件做進一步處理！軟件可以自由實現探針/影像 相互轉換

　　感謝閱讀，以上就是對三次元影像測量?jī)x的原理與測量功能的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關三次元影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
