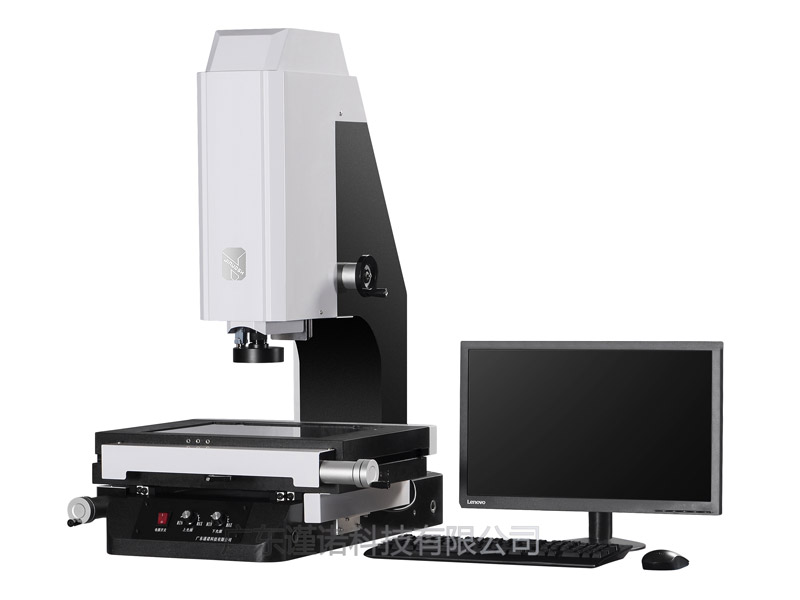

二次元測量儀又叫二次元量測儀，或者叫視頻測量儀和視頻測量機，是用來測量產品及模具的尺寸的，或者說是用來測量被測要素的形位公差，如位置度、同心度、直線度、輪廓度、圓度和與基準有關的尺寸等，二次元主要用于較薄產品(如彈片)及較小產品的二維平面檢測或其它工件的二維投影檢測。下面小編分享關于二次元測量儀的軟件介紹與多角度照明測量功能的內容，歡迎閱讀！

二次元測量儀的軟件介紹：

　　1) 可測量平面上的任何幾何尺寸，包括直徑、半徑、長度、角度、寬度、高度、深度、點到點的距離、點到線的距離、圓心距等等。

　　2) 具有零件拍照功能，可以更直觀的進行比對

　　3) 軟件可隨時分析測量數據

　　4) 測量數據可直接導入Word,Excel中進行分析

　　5) 具有自動尋邊的功能，使測量更加快速、精確

　　6) 快捷鍵功能，可使操作者快速、便捷地進行測量

　　7) 可保存為DXF格式，與AutoCAD軟件無縫傳輸數據

　　8) 可直接在AutoCAD中編輯、使用、使測量結果處理更方便，快捷。

多角度照明測量功能：

　　1、自動抓取測量功能(自動捕捉點、線、圓，圓弧等)將工件放置在軟件主界面中時，只需選取相應的繪圖命令，軟件智能精準地自動繪出工件實時影像中的線、圓等圖元，這種繪圖方法較肉眼取點更精準更快速，而且避免了人為誤差。

　　2、基于智能圖像處理的高精度光學輔助對焦和測高功能：具備自動和手動對焦功能，選定目標區域后自動或手動移動Z軸，可搜索到最清晰位置。軟件自動捕捉、判別，將人為誤差降至最低。

　　3、地圖功能人性化的地圖導航功能可以幫助你在大工件上快速定位局部位置，縮短了操作需要的尋找時間。打開地圖可以虛擬測量或?qū)Ш健?/p>

　　4、全自動及手動CNC測量CNC編程測量分為全自動和手動模式，在全自動CNC模式下，進行大批量工件檢測時，只需要對測量過程進行一次編程即可自動進行多次全自動重復測量。對于手動工作臺采用手動CNC模式，可實現模擬CNC的自動測量功能，提高工作效率。

　　5、陣列測量陣列測量可以對同一工件上陣列分布的部分進行自動測量，只需對陣開分布的部分進行編程并對陣開分布規則設置后即可自動進行測量。

　　6、圖紙比對打開CAD設計圖紙，與實際影像不吻合，使用圖紙比對中的擺正功能可以將打開的圖紙與影像重合。使用擺正后的圖形，可以進行測量或做簡單比對。

　　7、SPC統計內置SPC(統計過程控制)功能，可以在測量后讀取指定的測量數據，生成X-R、Xm-R等控制圖，并計算最大值，最小值、平均值、標準差、偏移值、Ca、Cp、Cpk等統計系數。

　　感謝閱讀，以上就是對二次元測量儀的軟件介紹與多角度照明測量功能的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關二次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
