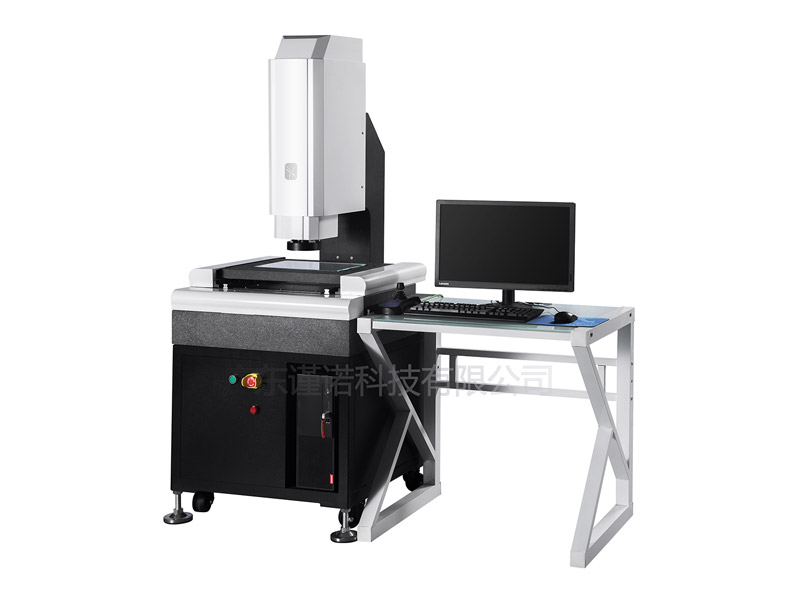

影像儀是利用表面光或輪廓光照明后，經變焦距物鏡通過攝像鏡頭，攝取影像再通過S端子傳送到電腦屏幕上，然后以十字線發生器，在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺，在X、Y方向上移動由多功能數據處理器進行數據處理，通過軟件進行計算完成測量。下面小編分享關于影像儀的特點以及儀器種類的內容，歡迎閱讀！

影像儀的特點：

　　1、X軸取花崗石橫梁為基礎，確保機構不會變形及橫梁中間不會下垂。

　　 2、X軸直線導軌取上置設計，符合導軌受力原理，具有高精度及運行穩定的特點。

　　3、X軸花崗石背面采用厚鋼片鎖固,增強X軸的韌性，確保橫梁不會折斷。

　　4、Y軸硬體封閉環設計，在立柱底部采用鋼板連接，是橫梁、立柱構成一個整體，確保機構不會變形。

　　5、Y軸中間傳動，X軸的硬體閉環結構，確保運行時不會出現左右偏擺或甩尾的物理現象，精度得到提高。

　　6、Z軸采用交叉導軌，利用滾珠絲桿傳動，運行穩定，確保精度。

　　7、影像測量軟件可自動編程，全自動檢測。

影像儀儀器種類：

　　手搖影像測量儀在測量點A、B兩點之間距離的操作是：先搖X、Y方向手柄走位對準A點，然后鎖定平臺、改手操作電腦并點擊鼠標確定；再打開平臺，手搖到B點，重復以上動作確定B點。每次點擊鼠標是要將該點的光學尺位移數值讀入計算機，當所有點的數值都被讀入后才能進行計算功能的操作。這種初級設備就像一個技術的“積木拼盤”，一切功能與操作都是分離進行的；一會搖手柄、一會點鼠標；手搖時還需注意均勻且輕而慢、不能回旋；一位熟練操作員進行一個簡單的距離測量大概需要數分鐘。

　　影像儀數字化影像測量儀

　　數字化影像測量儀則不同，它建立在微米級精確數控的硬件與人性化操作軟件的基礎上，將各種功能徹底集成，從而成為一臺真正義上的現代精密儀器。具備無級變速、柔和運動、點哪走哪、電子鎖定、同步讀數等基本能力，鼠標移動找到你所想要測定的A、B兩點后，電腦就已幫你計算測量出結果，并顯示圖形供校驗，圖影同步，即使是初學者測量兩點之間距離也只需數秒鐘。自動光學影像儀數字化技術實現了工件隨意放置即可測量。手搖式影像測量儀在進行基準測量時，需要旋轉載物平臺上的分度盤，將零件的基準邊調整到平行于平臺的一個坐標軸，這是因為它的初級軟件不能支持極其復雜空間幾何換算。而數字化影像測量儀可以利用軟件技術完成空間坐標系旋轉和多坐標系之間的復雜換算，被測工件可隨意放置，隨意建立坐標原點和基準方向并得到測量值，同時在屏幕上呈現出標記，直觀地看出坐標方向和測量點，使較為常見的基準距離測量變得十分簡便而直觀。

　　感謝閱讀，以上就是對影像儀的特點以及儀器種類的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
