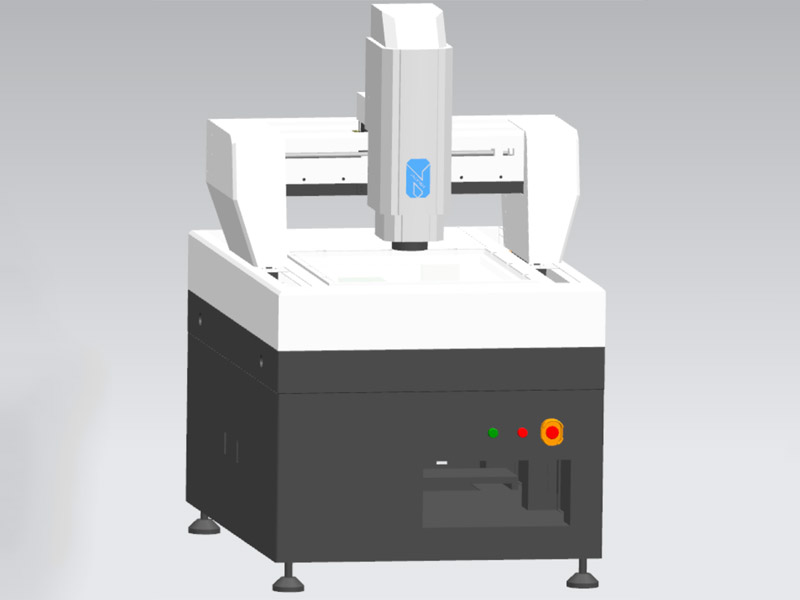

三次元影像儀通過使用探頭接觸工件以獲得接觸點的三維坐標值，并且必須通過接觸獲得每個要獲取的點的坐標，這是接觸測量工具?？焖贉y(cè)量?jī)x完全不同。它是通過光學鏡頭拍攝的圖像獲得的。這個過程就像一個相機，根本不用于工件接觸并且是非接觸式測量工具。下面小編介紹關于三次元影像儀的控制系統以及功能的內容，歡迎閱讀！

三次元影像儀的控制系統：

　　1、控制系統工作原理是：三次元影像儀操縱盒或計算機指令通過系統控制單元，按照設置好的速度、加速度，驅動三軸直流伺服電機轉動，并通過光柵和電機的反饋電路對運行速度和電機的轉速進行控制，使三軸同步平穩的按指定軌跡運動。

　　2、運動軌跡有飛行測量、點定位兩種方式。飛行方式測量效率高，運動時停頓少。點定位方式適合指定截面或指定位置的測量。

　　3、控制系統可以通過語句進行設置。在進入計算機指令指定的觸測的探測距離時，控制單元會控制影像測量?jī)x由位置運動速度轉換到探測速度，使測頭慢速接近被測零件。

　　4、控制系統在有觸發信號時采集數據，對光柵讀數進行處理；當通過操縱盒或計算機指令控制運動的測量機測頭傳感器與被測零件接觸時，測頭傳感器（簡稱“測頭”）就會發出被觸發的信號。

　　信號傳送到控制單元后，立即令測量機停止運動（測頭保護功能），同時鎖存此刻的三軸光柵讀數。這就是影像測量?jī)x測量的一個點的坐標。

　　5、三次元影像儀的控制系統還可以根據補償文件，對影像測量?jī)x進行21項誤差補償。

三次元影像儀的功能：

　　1、可將產品拍成產品照片并以jpeg的格式保存于電腦中形成產品圖庫；

　　2、并將保存于電腦中的照片打開并于實時的影像同一畫面中進行對比；

　　3、圖形可輸入到AutoCAD成為工程圖；

　　4、AutoCAD標準工程圖可輸入實時影像中，令A(yù)utoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別；

　　5、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重疊對比；

　　6、可以在鳥瞰的全圖中進行標注尺寸；

　　7、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差；

　　8、自定義線段：可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到工件與標準圖形之間的誤差；

　　9、自設客戶坐標：在實時影像中的實際工件上自行設定坐標原點（0，0），在畫面上任意點標示該點的Ｘ、Ｙ坐標位置；

　　10、坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置；

　　12、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）；

　　13、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似；

　　14、標注：可以在實時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等。

　　感謝閱讀，以上就是對三次元影像儀的控制系統以及功能的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關三次元影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
