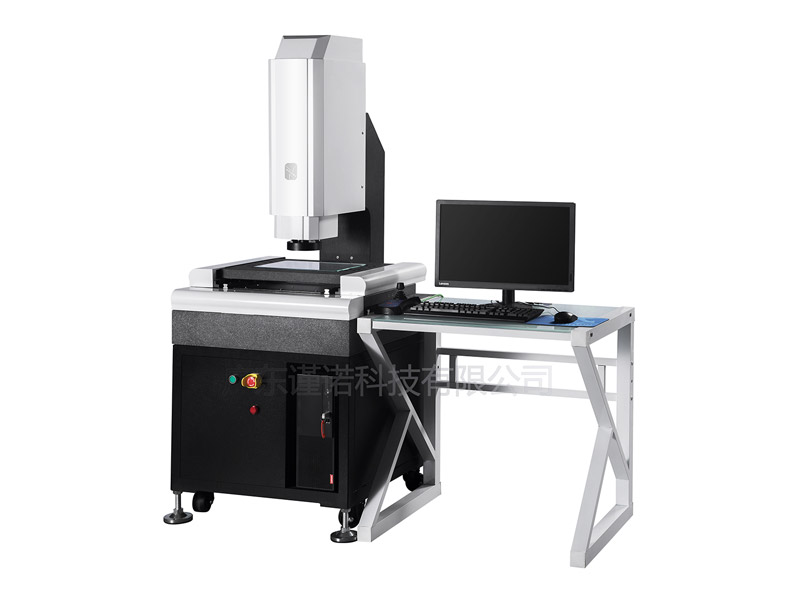

全自動二次元影像測量儀常用的位移傳感器是光柵尺，光柵尺讀數頭輸出信號的一個電周期對應光柵的一個柵柜。由于光柵的柵柜一般為4-100MM，這樣的空間分辨力顯然不能滿足二次元影像測量儀的要求，因此要對此信號進行細分處理。下面小編分享關于全自動二次元影像測量儀的使用說明與問題解決方法的內容，歡迎閱讀！

全自動二次元影像測量儀的使用說明：

　　1、影像儀掃描工件時注意避光。

　　2、注意測頭的運動方向，防止影像測量儀移動過程中測頭撞上工件。

　　3、掃描工件時，請勿觸動，否則影響二次元影像儀掃描結果。

　　4、掃描工件時，被影像儀掃描面不能過于傾斜，否則測量不準。

　　5、掃描結束后，注意關閉影像儀激光。

　　6、關機時，請先關影像儀掃描軟件，再關控制箱。

全自動二次元影像測量儀的問題解決方法：

　　1、視窗屏出現藍屏：可能是影像線可能沒插好;CCD圖像傳感器可能沒供電;控制盒電源可能沒打開等。或者是視頻輸入信號設置模式不正確。CCD是一種半導體器件，能夠把光學影像轉化為數字信號。

　　2、視窗與工作臺運動方向相反：可以將CCD圖像傳感器裝反180度即可。

　　3、自動測量圓時，為什么會顯示的是橢圓或兩條直線：可能原因一下一些可能：X、Y軸光學尺讀數及讀數方向可能有誤;補償檔出現問題;讀數卡或許不正常;線性校正有誤。

　　4、拍照面積小。疊相技術，每張照片所占電腦記憶體很大，處理速度會慢下來，拍照的主要是目的就是為反映物品的局部特征，或者可以適當改變鏡頭的視場范圍，以增大拍攝面積。目前所使用鏡頭其影像放大倍數為28倍-180倍之間，其影像面積表示物體尺寸大小分別為9mm×7mm與1.4mm×1.1mm之間。

　　5、數據區計數出現異常：有可能是RS232或光柵尺信號線聯接不好導致的故障，則需取下RS232信號線和光柵尺信號線，并重新插上就可以了。也有可能是系統設置不正確導致故障，只要按照說明書的方法設置各數軸的線性補償值，就可以輕松完成。

　　感謝閱讀，以上就是對全自動二次元影像測量儀的使用說明與問題解決方法的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關全自動二次元影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
