2.5次元測量儀用于測量二維平面尺寸，廣泛應用在各種不同的精密產業中。其主要用于在卡尺、角度尺很難測量到或根本測量不到的但在裝配中起著重要的零部件尺寸、角度等，如硅膠、電路板的爬電距離、電器間隙、控制面板的燈孔、塑料件的某些尺寸等等，還可用于對某些零部件的圖片進行照片用于分析不良原因。下面小編分享關于2.5次元測量儀怎么操作？特點有哪些？的內容，歡迎閱讀！

2.5次元測量儀怎么操作？

　　2.5次元測量儀又可以被稱之為二次元影像測量儀，或者是影像測量儀與視頻測量機，是用來測量產品還有模具的尺寸的，測量要素包括位置度、同心度、直線度、輪廓度、圓度以及和基準有關的尺寸等。

　　2.5次元測量儀用于測量二維平面尺寸，被廣泛使用在各種不同的精密產業當中。它主要可以使用在卡尺、角度尺很難測量到或者根本測量不到的可是在裝配中起著重要的零部件尺寸、角度等，比方說硅膠、電路板的爬電距離、電器間隙、控制面板的燈孔、塑料件的某些尺寸等等，還能夠使用于對某些零部件的圖片進行照片用于分析不良原因。因?yàn)橛跋駵y量儀是運用表面光或者輪廓光照明零件所得到的影像，對零件的測量的時候需要取點，所以并不是全部的零件都采用二次元測量儀測量都是精密的，選擇的方法、有效的途徑才能對零件的尺寸測量準確。

　　2.5次元測量儀對于角度測量的方法基本有兩種，首先是切線法，其次是采點計算法。切線法是指的是人工旋轉屏幕上或者鏡頭內刻線，分別對準工件兩條邊線，通過編碼器或者圓光柵計數來測量角度的方法。這種方法又分為兩種，投影切線法，比方說投影儀，工具測量顯微鏡等，和影像切線法，比方說影像儀，帶視頻功能的視頻顯微鏡，依靠軟件自帶的米字線旋轉測量。切線法操作方便簡單，可是測量精讀低，適合快速批量檢測，假如被測件角度精讀要求較高，另外一種方法，采點計算法就比較適合。全部的幾何元素都是有點組成的，包含基本元素直線，曲線與圓弧。二維平面角度由基本幾何元素兩條直線組成，直線由無數的點組成。因此角度測量是不是準確，采點是關鍵的。

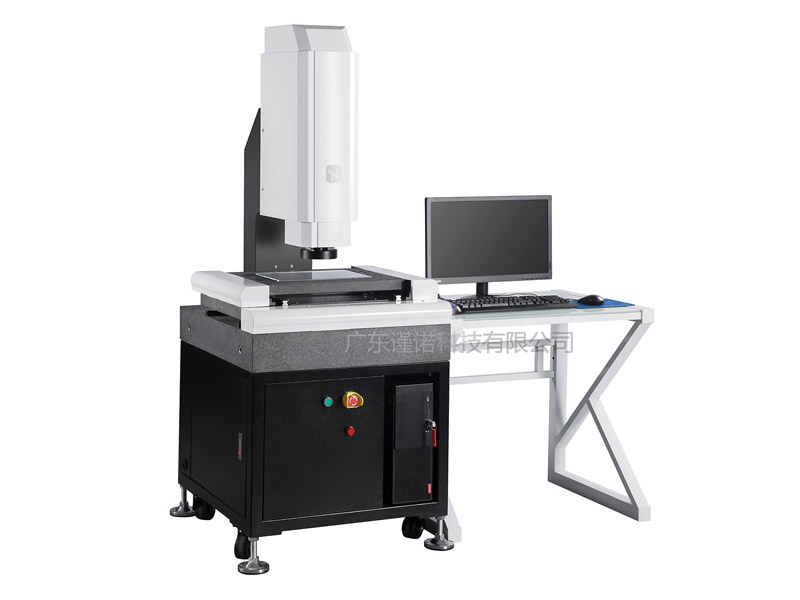

2.5次元測量儀主要特點：

　　采用“HIWIN”P級直線導軌和精密V型滾珠導軌,保證機器精度及使用壽命。

　　立柱和底座采用堅實的花崗巖結構、穩定可靠。

　　配備多功能2.5D測量軟件，自動尋邊,影像測高。

　　配備可移動可拆卸的儀器專用桌。

　　高清卡位變倍鏡頭和高分辯率CCD,實現產品高清晰度測量。

　　測量結果可輸出Word 、Excel、CAD等格式。

　　可導入DXF文件進行快速檢測。

　　感謝閱讀，以上就是對2.5次元測量儀怎么操作？特點有哪些？的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關2.5次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
