三次元影像測量?jī)x又名影像式測繪儀，能將被測實物的影像直接輸入電腦，使其數字化，在電腦或顯示屏上生成畫面讓您更直觀、清晰的了解產品的形狀、大小及尺寸。同時，可以將所測量之?dāng)?shù)據和圖紙輸出至EXCEL或AUTOCAD。下面小編分享關于三次元影像測量?jī)x的工作原理以及儀器結構的內容，歡迎閱讀！

三次元影像測量?jī)x的工作原理：

　　三次元影像測量?jī)x使用自己的硬件通過數據線將捕獲的圖像傳輸?shù)接?jì)算機的數據采集卡中，然后軟件在計算機顯示器上進行成像，操作員使用鼠標在計算機上進行快速測量。

　　因此，三次元影像測量?jī)x可以被視為一種實時檢測設備，或者一個狹窄的點可以被稱為動態測量設備。三次元影像測量?jī)x的工作臺可以選擇不同的行程。三次元影像測量?jī)x的光源亮度可調，在各種光照條件下可選擇合適的光源亮度。

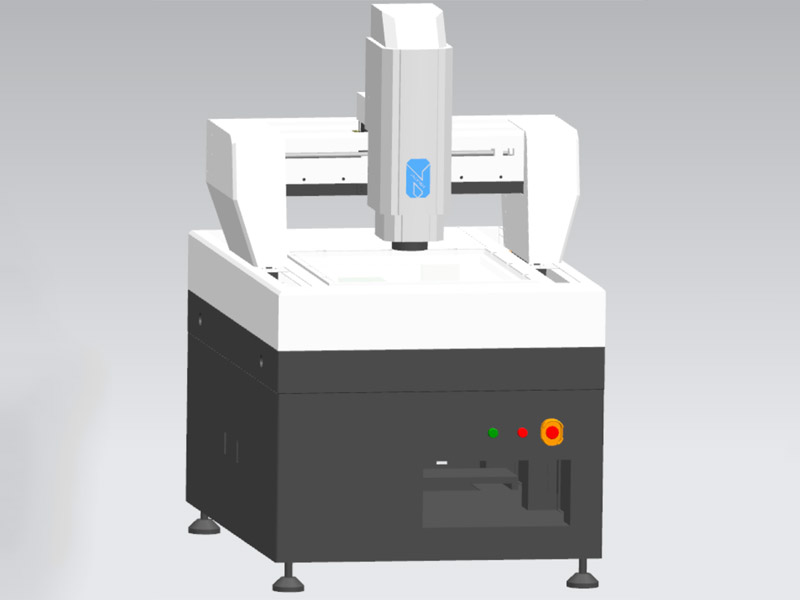

三次元影像測量?jī)x的儀器結構：

　　1.花崗巖機身：立柱和底座采用高精度大理石花崗巖，設計穩定，機械誤差小。

　　2.高精度工作平臺：無論是X.Y線性精度還是X.Y對角線的線性精度都在我們的標稱精度范圍內。

　　3.高清圖像：高像素CCD和高清鏡頭提供高質量的實時圖像。

　　4.高精度自動對焦功能：具有較高的重復測量精度，可進行CNC編程高度測量。深度測量和平面度測量。

　　5.快速取圓工具:可以自動找到邊緣，用無數點自動填充成佳圓，自動去除毛刺或污漬，可以減少人為誤差，提高重復測量的精度。

　　6.CCD透鏡測量系統:采用CCD透鏡測量系統，幫助您解決測量產品找到非常復雜的鎖定位置的操作，大大提高測試效率。提高CNC測量的編程速度和測量效率，使測量效果直觀、快速、高效。

　　7.產品測量精度：測量重復精度≤0.005mm，即5um，標準件精度為≤0.03mm，即3um。

　　8.Z軸補償功能與對焦功能的結合:在測量高度(包括盲孔深度)時，我們的儀器將具有自動對焦和Z軸補償功能(軟件將自動計算和補償Z軸機械升降引起的誤差)，以確保精度達到≤0.005毫米。自動對焦功能是通過計算機軟件幫助您自動將圖片調整到清晰的位置，從而減少手動調整的誤差。

　　9.自動多點捕捉線/圓/弧的功能:在測量產品時，我們經常需要對產品進行取線、取圓、取弧等測繪功能，自動多點取線。自動多點取弧等功能的開發。(這是目前準確的捕獲和促進線/弧/圓的方法)。軟件將以扇形/柜形框的形式選擇，自動捕捉我們想要測量的線/圓，快速生成準確的圓/線/弧。

　　10.數控自動測量:如果同一個產品需要多次檢查，只要第一個產品編程設置好，第二個產品放在上面，儀器就會根據第一個產品的編程方案自動幫你快速測量第二個產品，同時輸出報告。

　　11.SPC數據報告和測繪圖輸出功能:測量的數據可以根據自己公司的要求設置產品公差。當儀器測量尺寸時，數據將顯示在報告區域，不合格的數據將為紅色。同時，它可以導出到EXCL表格，測繪圖也可以導入CAD進行標記或逆向工程。

　　感謝閱讀，以上就是對三次元影像測量?jī)x的工作原理以及儀器結構的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關三次元影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
