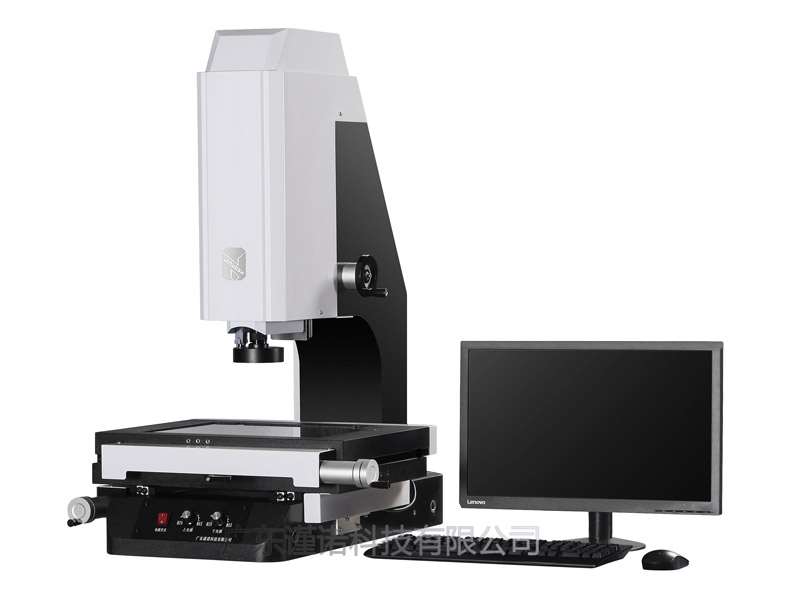

二次元測量儀(又名影像式測繪儀)是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。二次元測量儀可測量平面上的任何幾何尺寸，包括直徑、半徑、長度、角度、寬度、高度、深度、點到點的距離、點到線的距離、圓心距等等。下面小編和大家分享關于二次元測量儀的測量角度技巧！使用要注意哪些方面？的內容，歡迎閱讀！

二次元測量儀的測量角度技巧：

　　1.回歸直線誤差小。

　　在測量產品視點弧度的過程中，經常會出現重復精度差，一個人使用相同的方法，但錯誤達到0.5度，這是經常發生的。許多圖像測量軟件，包括三坐標測量軟件，默認情況下，直線采集是兩點。對于一些更規則、更直線的零件，不會造成太大的誤差，但對于直線不好、毛刺較多的零件，兩點采集直線的方法會帶來很大的誤差，重復精度很差，這樣的直線角度，多次測量的重復性肯定不會很好。如果我們使用更多的方法來確定角度的兩側，采集的直線將更接近被測工件的實際邊線，直線偏差將減少，同時，測量誤差將大大減少，測量值的重復性將大大提高。

　　2.直線收集盡可能長。

　　二次元測量儀由于屏幕顯示有限，放大率大（一般為0.7~4.528X~180X），屏幕顯示部分的工件尺寸實際上只有幾毫米，許多測量人員習慣于只在屏幕顯示部分采集點和線元素。如果采集點有偏差，采集線段越短，測量的角度值偏差越大，線段越長，測量角度值偏差越小。如圖2所示，理論角度為30度，采集點偏差為0.25mm，我們可以清楚地看到線段長度對測量值的影響。因此，當我們測量角度時，我們試圖收集角度兩側的線。如果屏幕顯示范圍太小，我們可以移動工作臺，在角度直線的起點附件上采集一點，然后在終點位置采集一點，這樣角度誤差將大大降低。

　　3.盡量放大倍率。

　　許多機械零件的角度邊線很短，只有2mm~3mm，例如，軸部件的倒角。如果我們還使用鏡頭0.7或1來測量點，工件成像只有48mm~120mm，點偏差會對測量值產生很大的影響。如果我們使用3或4的放大倍率，工件成像可以達到240mm~480mm，圖像邊緣的真實情況更容易觀察，點偏差將降到較低。然而，這種方法也帶來了很多不便，圖形太大，顯示窗口只能顯示一小部分，但對于熟練的測試人員和追求高精度的質量管理，這些不應該是問題。

　　雖然角度測量只是二次元測量儀測量功能的基本部分，但通過這種測量功能的體現，我們可以更直觀地認識到二次元測量儀的廣泛應用。

使用二次元測量儀要注意這些方面：

　　1.儀器電源線的選擇，建議使用原裝電源線，不要使用其他電源線。

　　2.二次元測量儀在使用過程中必須放置在干燥的環境中，不能靠近潮濕的環境，容易造成儀器損壞。

　　3.由于灰塵會帶來靜電，會對儀器的使用產生一定的影響。因此，二次元測量儀的使用必須保證在灰塵較少的環境中。

　　4.由于溫度會影響儀器的測量精度，二次元測量儀器應遠離熱源。同時，二次元測量儀器不能直接暴露在陽光直射下，也不能放在陽光強烈的地方，否則會影響儀器的精度，長期直射溫度過高會損壞儀器。

　　5.如果二次元測量儀出現異常情況，用戶不能擅自維修。如果需要更換儀器件，必須使用原始部件。

　　6.二次元測量儀移動時，注意輕拿輕放。如果儀器運輸，需要提前進行防震處理，以保證儀器的完好。

　　感謝閱讀，以上就是對2.5次元影像測量儀的測量功能以及角度測量的方法的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有關二次元測量儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
