二次元影像測量儀由于具備速度快、準確度高、非接觸測量等特點，近年來在電子、模具、塑膠 、五金等行業得到了廣泛的應用。下面小編來給大家介紹關于使用二次元影像儀需要掌握哪些？有哪些結構組成？的內容，歡迎閱讀！

使用二次元影像儀需要掌握哪些?

　　(1)熟悉二次元影像儀的基本原理和設計方法

　　從某種角度來看，測量必須基于對被測零件的充分了解，才能順利進行，這就要求測量人員對機械設計中的一些基本原理有相當?shù)牧私?。特別是在反向工程的應用中，在沒有圖紙的情況下，測量人員必須運用相應的知識，通過了解被測零件的使用功能和結構特征，確定幾何元素及其拓撲關系，然后確定測量內容和測量方法，即完成整個測量過程設計。

　　(2)熟悉二次元影像儀工藝的一些基本原理和設計方法

　　從純測量的角度來看，加工過程似乎與測量沒有直接關系，但事實上，除了加工設備和夾具（相對確定）誤差外，零件誤差的來源主要在于加工過程和加工方法，即零件加工過程是零件測量誤差來源分析的基礎。

　　(3)熟悉二次元影像儀和幾何元素的測量準則和測量方法

　　二次元影像儀它是機械制造系統中幾何測試的先進工具。雖然其測量原理不同于一些傳統的測量方法，但在實際測量過程中仍必須遵循一些基本的幾何測量原理，特別是在測量基準坐標系和測量過程中。

　　(4)熟悉計算機的應用

　　二次元影像儀它是一種計算機輔助測試工具。它的應用首先離不開計算機。其次，許多測量結果的分析和操作也離不開計算機，信息集成以計算機為中心。因此，計算機應用知識是二次影像操作員的必要知識。

　　(5)具有相當?shù)臄?shù)學基礎,熟悉數據處理和誤差分析的方法

　　從二次元影像儀數學處理在整個測量過程中的作用可以從基本的測量原理中看出，誤差分析離不開數學運算，包括幾何元素的基本還原算法、曲面曲線擬合、回歸算法、誤差分析分解算法等。

二次元影像儀的組成結構：

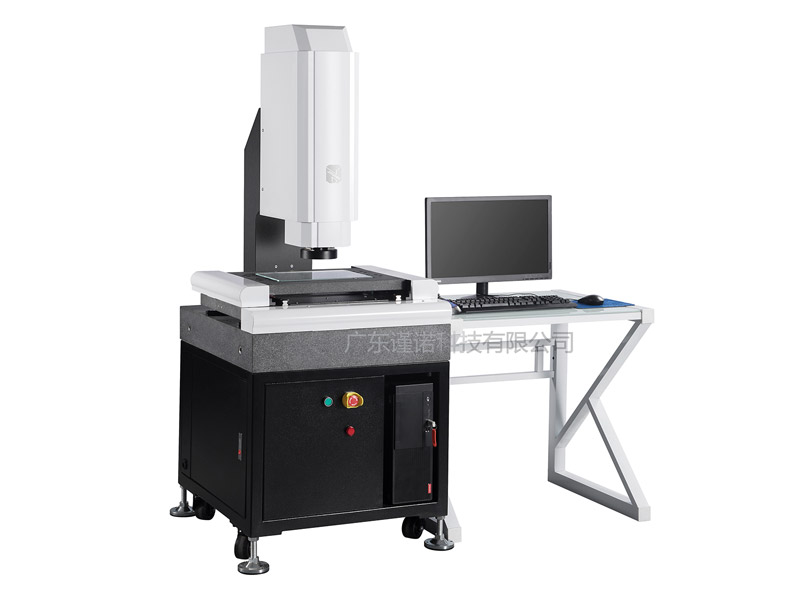

　　二次元影像測量儀采用柱坐標測量機結構，機器由三個可移動部件組成，鏡頭主軸（Z軸）相對座椅上下移動；雙層工作臺（臺板、y臺板）安裝在座椅上，提供左右方向和前后方向的水平運動。測量工件安裝在工作臺表面。座椅、柱、工作臺板均采用花崗巖，以保證機械系統的結構穩定性，降低環境要求。在測試過程中，由于實驗現場沒有空調，環境溫度從23℃上升到27℃，測量結果仍在合格范圍內。

　　原型傳動部件采用光桿和直線導軌，XYZ軸采用雙導軌結構，其中Z軸的雙導軌結構有利于降低Z軸偏置對測量準確性的影響。XYZ軸由直流伺服電機驅動，線性光柵尺反饋3軸位置信息。電氣控制系統安裝在柱外殼上的獨立背板上。當需要維護電氣控制系統時，只需打開背板，無需打開整個外殼。

　　感謝閱讀，以上就是對使用二次元影像儀需要掌握哪些？有哪些結構組成？的介紹，部分內容來自網絡，僅供參考。如果您想了解更多有二次元影像儀的詳細事宜，歡迎致電詳詢，竭誠為您服務。
