一、影像儀的安裝

　　1.拆除圖像測量儀的外層包裝和內層包裝時，必須取出使用說明書，仔細閱讀和檢查。

　　2.將圖像測量儀移動到平坦可定位的桌面上，安裝底腳螺釘，用水平儀器平整。

　　3.取下x、y軸固定板、z軸滑塊固定螺釘(在照相機罩內的滑塊上)，x、y、z軸可以傳動。

　　4.本機的使用電源可以從AC110V-220V、50-60HZ連接顯示器、連接儀器電源、安裝圖像測量儀。

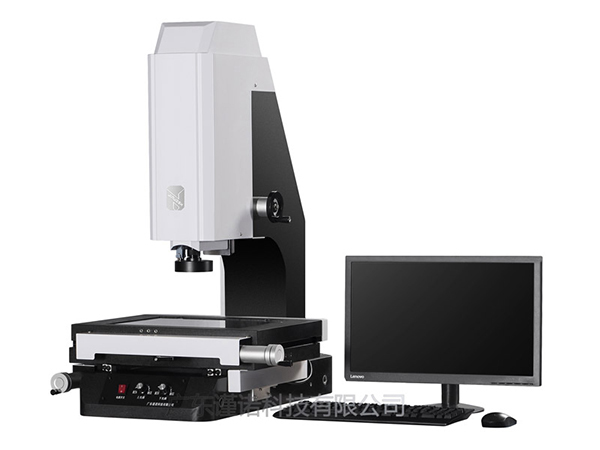

　　二、影像儀的整體結構可分為如下三個部分

　　1.圖像測量儀的結構主體包括:影像儀的基礎、柱子、z軸傳動、x、y工作臺和x、y光桿傳動機構。

　　2.影像系統(成像瞄準用)包括:變焦距鏡頭、變焦范圍0.7-4.5X，總視頻放大率34-220X。彩色CCD照相機在罩內:將變焦鏡頭攝取的影像測量轉換為電子信號，通過s端子傳輸?shù)?7彩色顯示器，產生對準和尋找的十字線，以測量目標。輪廓光源（在儀器底座內）表面光源采用可調亮度的LED光源，燈光效果好，使用壽命是傳統燈泡的10倍。

　　3.數字測量系統包括:x軸y軸光學尺將幾何位移量轉換為數字信號，通過轉接卡由計算機顯示測量資料，具體操作必須仔細檢查使用說明書。
