一、輪廓光照明裝置。輪廓光照明是把光源放在物體的背面。這一點和其他的照明方式有很大的不同，因為圖像不是反射光，而是入射光。輪廓光照明能產生很強的反差。采用輪廓光照技術，雖然物體表面特征信息會丟失，但能獲得清晰的物體輪廓信息。用來照明輪廓的光源叫做輪廓光源。外形光源讓透光性與非透光性的部分區別開來，透光性部分是白色的，非透光性部分是玄色的，從而得到一幅黑白對比的圖片。

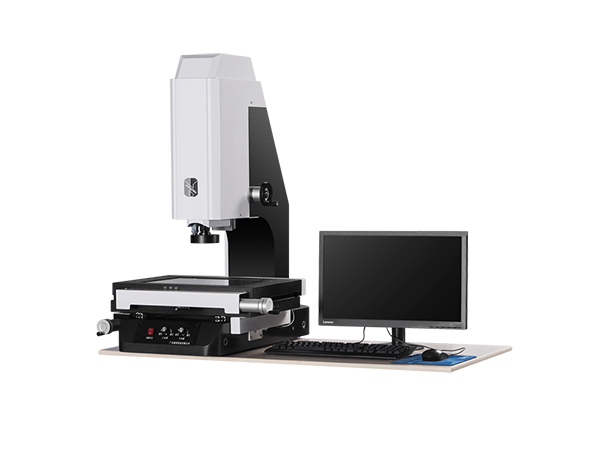

　　二、表面環形光照明。表面光一般采用環形照明，與照相機相接。圓形燈是二次元影像儀一種非常常用的表面光照明方式，它能為漫射表面提供足夠的照明。由于采用了表面光源，可為工件表面提供普通光照，目前已有利用環形表面光提供多方位、多角度的表面光照。

　　三、同軸光照明。同軸光照明是指照相機軸向同一方向的光照射到物體表面，同軸光照明使用一種特殊的半反射鏡面，它能將光線反射到相機鏡頭軸向，而半反射鏡面只允許從物體表面反射的光線垂直穿過鏡頭?？煞奖愕販y量出深孔或厚度較大的斷面邊界。在這些照明方式中，表面光環照明和輪廓光環照明是比較常見的照明方式，而同軸光照明則是特殊工件的關鍵光源，主要是圓柱環槽的寬度、螺紋齒形等。表面環可方便地實現工件表面尺寸和盲孔丈量光源。它在測量表面反射和鏡面工件時具有非常獨特的作用。
